Rangkaian RLC adalah salah satu jenis rangkaian listrik yang terdiri dari tiga komponen utama: resistor (R), induktor (L), dan kapasitor (C). Rangkaian ini dinamakan RLC berdasarkan simbol dari ketiga komponennya, yang masing-masing berfungsi untuk mengontrol aliran arus, menyimpan energi dalam medan magnet, dan menyimpan energi dalam medan listrik. Rangkaian RLC banyak digunakan dalam sistem elektronik, terutama dalam filter frekuensi, osilator, dan penguat sinyal.
Rangkaian RLC memiliki karakteristik unik yang memungkinkannya untuk berperilaku seperti filter yang menolak atau melewatkan frekuensi tertentu, tergantung pada parameter-parameter komponen di dalamnya. Dengan sifat tersebut, rangkaian RLC memainkan peran yang sangat penting dalam aplikasi yang memerlukan pemrosesan sinyal, seperti radio, sistem audio, dan jaringan komunikasi. Artikel ini akan membahas karakteristik dasar dari rangkaian RLC, termasuk respon frekuensi, faktor redaman, serta aplikasi utamanya.
Struktur dan Komponen Rangkaian RLC
Rangkaian RLC tersusun dari tiga komponen utama, yaitu resistor (R), induktor (L), dan kapasitor (C). Masing-masing komponen ini memiliki fungsi spesifik dalam rangkaian dan memberikan kontribusi terhadap perilaku keseluruhan dari rangkaian tersebut.
- Resistor (R): Resistor adalah komponen yang berfungsi untuk menghambat aliran arus dalam rangkaian. Hambatan listrik dari resistor menyebabkan penurunan tegangan saat arus melewatinya. Resistor mengonsumsi energi listrik yang akan diubah menjadi energi panas. Besar hambatan resistor dinyatakan dalam satuan ohm (Ω), dan semakin tinggi nilai hambatannya, semakin besar pula arus yang akan dihambat.
- Induktor (L): Induktor adalah komponen yang mampu menyimpan energi dalam bentuk medan magnet ketika arus listrik melewatinya. Induktor memiliki karakteristik induktansi, yang mengukur sejauh mana induktor dapat menahan perubahan arus dalam rangkaian. Nilai induktansi ini dinyatakan dalam satuan henry (H). Induktor memiliki peran penting dalam menentukan frekuensi resonansi rangkaian.
- Kapasitor (C): Kapasitor adalah komponen yang mampu menyimpan energi dalam bentuk medan listrik. Besaran kapasitansi, yang menunjukkan kemampuan kapasitor untuk menyimpan muatan, dinyatakan dalam satuan farad (F). Dalam rangkaian RLC, kapasitor berperan dalam menghasilkan osilasi atau resonansi ketika dihubungkan dengan induktor.
Rangkaian RLC dapat dibagi menjadi dua jenis utama, yaitu rangkaian seri RLC dan rangkaian paralel RLC, yang masing-masing memiliki karakteristik berbeda dalam hal respon frekuensi dan resonansi.

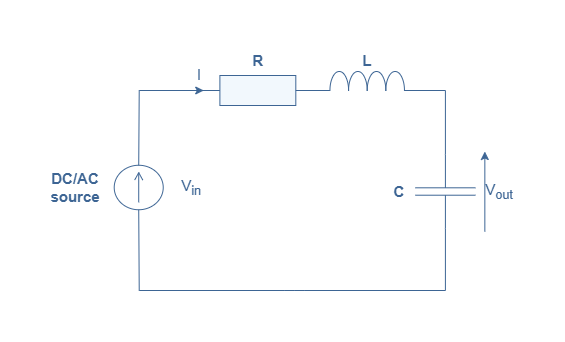

- Rangkaian Seri RLC: Pada rangkaian seri, resistor, induktor, dan kapasitor dihubungkan secara seri, yaitu satu sama lain secara berurutan dalam jalur yang sama. Arus yang mengalir melalui ketiga komponen ini adalah sama, tetapi tegangan total adalah hasil penjumlahan tegangan pada setiap komponen.
- Rangkaian Paralel RLC: Pada rangkaian paralel, resistor, induktor, dan kapasitor dihubungkan secara paralel, yang berarti ketiga komponen memiliki ujung-ujung yang sama, memungkinkan tegangan yang sama di seluruh komponen, namun arus yang mengalir di setiap komponen bisa berbeda.
Karakteristik Respon Frekuensi dalam Rangkaian RLC
Salah satu karakteristik yang membedakan rangkaian RLC dari rangkaian listrik lainnya adalah kemampuannya untuk menunjukkan resonansi pada frekuensi tertentu. Resonansi terjadi ketika frekuensi sinyal masukan mencapai nilai yang menyebabkan kapasitor dan induktor saling menetralkan reaktansi satu sama lain, sehingga hanya tersisa komponen resistif dalam rangkaian. Pada titik ini, rangkaian memiliki impedansi minimum (dalam rangkaian seri) atau impedansi maksimum (dalam rangkaian paralel), yang memungkinkan arus maksimum mengalir melalui rangkaian.
Frekuensi Resonansi: Frekuensi resonansi dalam rangkaian RLC dapat dihitung menggunakan rumus berikut:
![\[ f_0 = \frac{1}{2 \pi \sqrt{LC}} \]](https://www.sridianti.com/blog/wp-content/uploads/2024/11/quicklatex.com-b74601ba04ed4fc90c95463fb6fcae73_l3.png "Rendered by QuickLaTeX.com")
Di mana:
adalah frekuensi resonansi (dalam Hertz),
adalah induktansi (dalam Henry),
adalah kapasitansi (dalam Farad).
Pada frekuensi resonansi ini, rangkaian RLC berfungsi secara optimal dalam menyaring atau melewatkan frekuensi tertentu, yang membuatnya sangat berguna dalam aplikasi seperti filter band-pass, band-stop, low-pass, atau high-pass. Frekuensi resonansi ini juga penting dalam menentukan kecepatan osilasi dalam aplikasi seperti generator frekuensi dan penguat audio.
Faktor Redaman dan Kualitas Resonansi
Selain frekuensi resonansi, rangkaian RLC juga memiliki karakteristik penting lainnya, yaitu faktor redaman. Faktor redaman ini menentukan bagaimana rangkaian merespon perubahan sinyal, dan apakah osilasi dalam rangkaian akan bertahan atau mati seiring waktu.
Faktor redaman dalam rangkaian RLC ditentukan oleh nilai resistor, induktor, dan kapasitor, dan dapat dikelompokkan dalam tiga kategori utama:
1. Under-damped (Redaman Kurang): Pada kondisi redaman kurang, nilai faktor redaman rendah sehingga rangkaian RLC cenderung menghasilkan osilasi yang tidak stabil. Dalam hal ini, sinyal cenderung berosilasi secara berlebihan sebelum stabil.
2. Critically-damped (Redaman Kritis): Dalam kondisi redaman kritis, nilai faktor redaman diatur sedemikian rupa sehingga osilasi terjadi dalam waktu yang sangat singkat sebelum kembali stabil tanpa osilasi lebih lanjut. Kondisi ini ideal untuk aplikasi yang membutuhkan respons cepat tanpa osilasi, seperti sirkuit pengontrol.
3. Over-damped (Redaman Lebih): Dalam kondisi redaman lebih, nilai faktor redaman cukup tinggi sehingga osilasi teredam dengan cepat. Respon rangkaian menjadi lebih lambat dan stabil, tanpa osilasi yang berarti. Kondisi ini cocok untuk sirkuit yang membutuhkan stabilitas tanpa osilasi, meskipun responsnya mungkin lebih lambat.
Faktor Kualitas (Q-Factor): Kualitas resonansi rangkaian RLC diukur menggunakan faktor kualitas atau Q-factor, yang menggambarkan efisiensi resonansi rangkaian. Semakin tinggi nilai Q, semakin tinggi pula selektivitas rangkaian, yang artinya rangkaian tersebut dapat memilih frekuensi resonansi dengan lebih baik. Faktor kualitas dirumuskan sebagai berikut:
![\[ Q = \frac{1}{R} \sqrt{\frac{L}{C}} \]](https://www.sridianti.com/blog/wp-content/uploads/2024/11/quicklatex.com-b3f9d358104a275dfc923b2864444cfe_l3.png "Rendered by QuickLaTeX.com")
Rangkaian dengan nilai Q tinggi akan memiliki bandwidth yang lebih sempit dan respon frekuensi yang lebih tajam pada frekuensi resonansi. Ini sangat bermanfaat dalam aplikasi seperti filter frekuensi dan osilator yang membutuhkan ketepatan frekuensi tinggi.
Aplikasi Rangkaian RLC dalam Kehidupan Sehari-hari
Rangkaian RLC memiliki berbagai aplikasi penting di bidang elektronik dan teknik listrik, terutama dalam sistem yang melibatkan frekuensi sinyal dan pengolahan sinyal. Beberapa aplikasi utama rangkaian RLC di antaranya adalah:
1. Filter Frekuensi
Rangkaian RLC digunakan secara luas dalam filter frekuensi, yang berfungsi untuk memblokir atau melewatkan sinyal pada frekuensi tertentu. Filter frekuensi sangat penting dalam berbagai perangkat komunikasi, seperti radio, televisi, dan jaringan komputer.
- Low-pass filter: Rangkaian RLC dapat digunakan untuk membentuk filter low-pass, yang memungkinkan sinyal dengan frekuensi rendah melewati rangkaian sementara memblokir sinyal dengan frekuensi tinggi.
- High-pass filter: Sebaliknya, filter high-pass hanya akan melewatkan sinyal frekuensi tinggi dan memblokir sinyal frekuensi rendah.
- Band-pass dan band-stop filter: Dengan mengatur frekuensi resonansi, rangkaian RLC juga dapat berfungsi sebagai band-pass filter (melewatkan sinyal di dalam rentang frekuensi tertentu) atau band-stop filter (memblokir sinyal di rentang frekuensi tertentu).
2. Osilator
Osilator adalah perangkat yang menghasilkan sinyal berosilasi secara periodik, dan rangkaian RLC adalah salah satu komponen kunci dalam pembentukan osilator. Dengan memanfaatkan frekuensi resonansi dan faktor redaman, rangkaian RLC dapat menghasilkan sinyal osilasi yang stabil pada frekuensi tertentu, yang sangat penting dalam sistem telekomunikasi dan elektronik.
Osilator berbasis RLC banyak digunakan dalam sirkuit radio dan perangkat yang membutuhkan sinyal periodik, seperti jam elektronik dan sirkuit pengatur waktu.
3. Penguat Sinyal
Rangkaian RLC sering digunakan sebagai bagian dari sistem penguat sinyal untuk memperkuat sinyal pada frekuensi tertentu. Dalam aplikasi audio dan komunikasi, penguat yang menggunakan rangkaian RLC dapat memperkuat sinyal dengan
memilih frekuensi spesifik yang diinginkan dan memperkecil sinyal-sinyal gangguan di luar frekuensi tersebut.
4. Alat Pemrosesan Sinyal
Rangkaian RLC dapat digunakan untuk berbagai perangkat pemrosesan sinyal, termasuk penganalisis frekuensi, filter audio, dan antena. Di bidang telekomunikasi, rangkaian RLC digunakan dalam perangkat yang memerlukan pemilihan sinyal berdasarkan frekuensi, seperti dalam telepon seluler dan televisi.
Dengan menggunakan rangkaian RLC, perangkat elektronik dapat memilah sinyal dengan akurat dan memfokuskan pada frekuensi yang dibutuhkan untuk mendapatkan kualitas komunikasi yang baik.
Kesimpulan
Rangkaian RLC adalah salah satu rangkaian dasar dalam dunia elektronik yang terdiri dari resistor, induktor, dan kapasitor. Karakteristik utamanya terletak pada kemampuannya untuk menghasilkan resonansi pada frekuensi tertentu, yang memungkinkan rangkaian ini berfungsi sebagai filter, osilator, dan penguat sinyal dalam berbagai aplikasi. Rangkaian RLC memiliki dua konfigurasi utama, yaitu rangkaian seri dan paralel, yang masing-masing memberikan respon berbeda terhadap frekuensi dan redaman.
Selain resonansi, faktor redaman dan faktor kualitas (Q) juga berperan dalam menentukan karakteristik frekuensi dan kualitas osilasi rangkaian. Dengan sifatnya yang mampu memblokir atau melewatkan frekuensi tertentu, rangkaian RLC sangat diperlukan dalam sistem komunikasi, pengolahan sinyal, dan perangkat elektronik lainnya. Pemahaman tentang rangkaian RLC adalah dasar yang penting bagi para insinyur dan teknisi dalam merancang dan mengimplementasikan sistem elektronik yang efisien dan fungsional.
